概述：

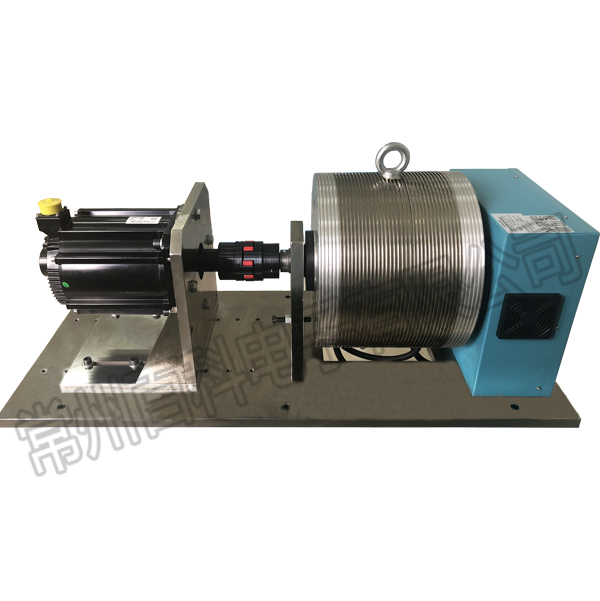

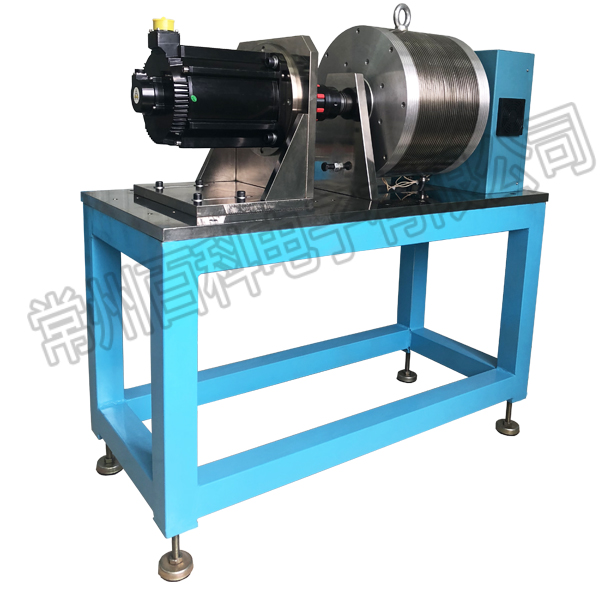

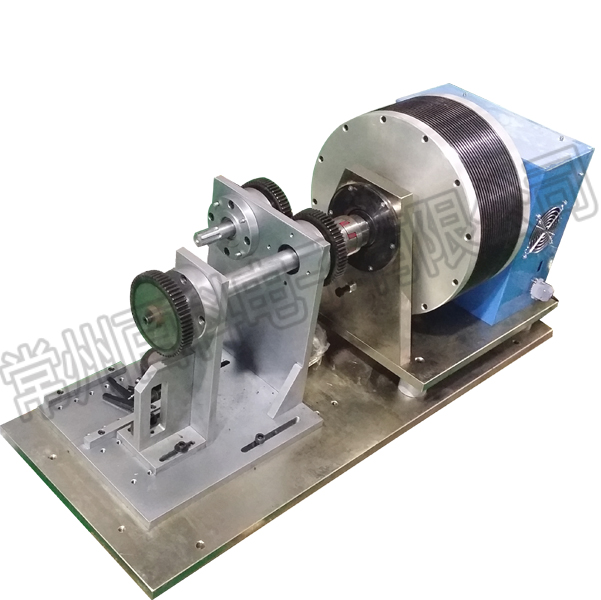

電渦流測功機由感應子（轉子）、電樞及勵磁繞組、轉矩、轉速傳感器、底板等組成，當感應子被原動機驅動旋轉時，氣隙磁通密度隨感應子的旋轉而發生渦流電動勢，并產生渦流，該渦流所產生的磁場又與氣隙磁場相互作用，產生制動力矩。改變定子的勵磁電流，可以調節被測動力機的轉矩。
電渦流測功機的精確度：轉速±0.2%F.S，轉矩±0.5%F.S。
技術參數：
測功機 | 型號 | 測試范圍 | 風冷最大吸收功率 （W） | 水冷最大吸收功率 （W） | 外形尺寸 長-寬-高 | 中心高 | 重量（Kg） | 輸出軸直徑 （mm） | |
轉矩（N.m） | 轉速（r/min） | ||||||||
| 電渦流測功機 | DW3KC | 0.3 | 3000-40000 | 150 | 350-250-200 | 120 | 45 | 6 | |
DW5KC | 0.5 | 3000-35000 | 500 | 500-260-220 | 120 | 65 | 8 | ||
DW10KC | 1 | 1000-30000 | 1000 | 550-260-220 | 120 | 50 | 10 | ||
DW20KC | 2 | 1000-25000 | 1500 | 600-280-290 | 150 | 50 | 12 | ||
DW30KC | 3 | 1000-20000 | 1800 | 600-280-290 | 150 | 55 | 12 | ||
DW50KC | 5 | 1000-20000 | 2000 | 700-360-350 | 180 | 60 | 16 | ||
DW100KC | 10 | 1000-15000 | 3000 | 700-360-350 | 180 | 80 | 16 | ||
DW200KC | 20 | 1000-15000 | 4000 | 800-360-350 | 180 | 90 | 20 | ||
DW300KC | 30 | 1000-10000 | 6000 | 800-360-350 | 180 | 120 | 20 | ||
DW500KC | 50 | 1000-10000 | 8000 | 900-360-350 | 180 | 150 | 22 | ||
DW1000KC | 100 | 1500-8000 | 15000 | 1000-400-350 | 180 | 170 | 28 | ||
DW2000KC | 200 | 1500-8000 | 30000 | 1200-400-350 | 200 | 200 | 32 | ||
DW3000KC | 300 | 1500-6000 | 45000 | 1200-500-500 | 220 | 250 | 40 | ||
DW5000KC | 500 | 1500-5000 | 60000 | 1200-600-600 | 280 | 350 | 48 | ||
適用場合
適用于高轉速、大功率動力機的轉矩和功率測量，尤其適用于動力機（如串激電機、電動工具及大功率電機）的仿真壽命試驗及溫升試驗。
配置：
簡單配置：測功機、夾具、控制器
完整配置：測功機、夾具、控制器、電參數、軟件、測控柜、臺架、工控機、水箱、穩壓電源等（依客戶要求選配）
工作環境：
溫度：(0～40)℃ 濕度：(20%～75%)RH 大氣壓力: (86～106)kPa
儀表工作電源：AC 220V±10% 50/60H
